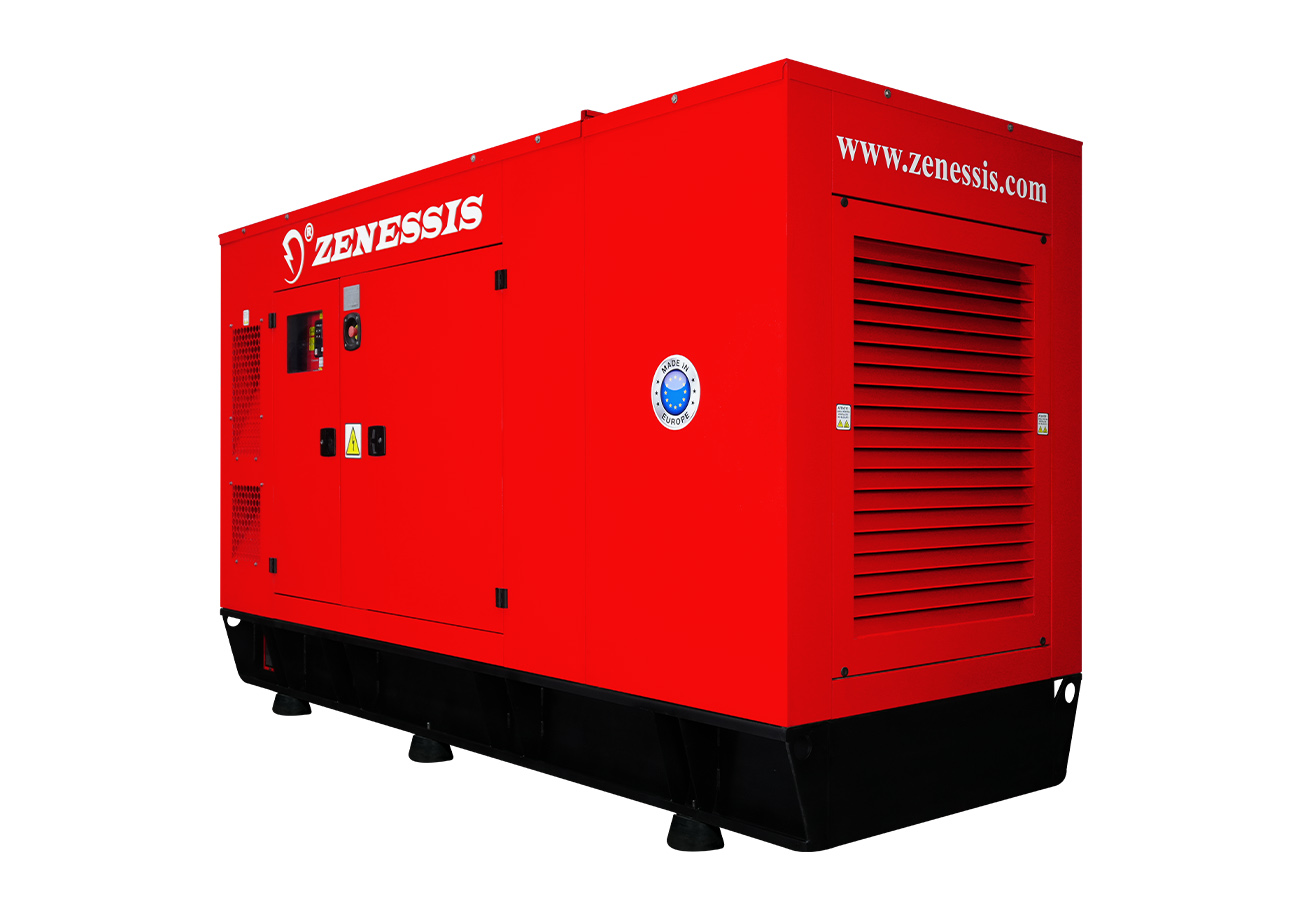

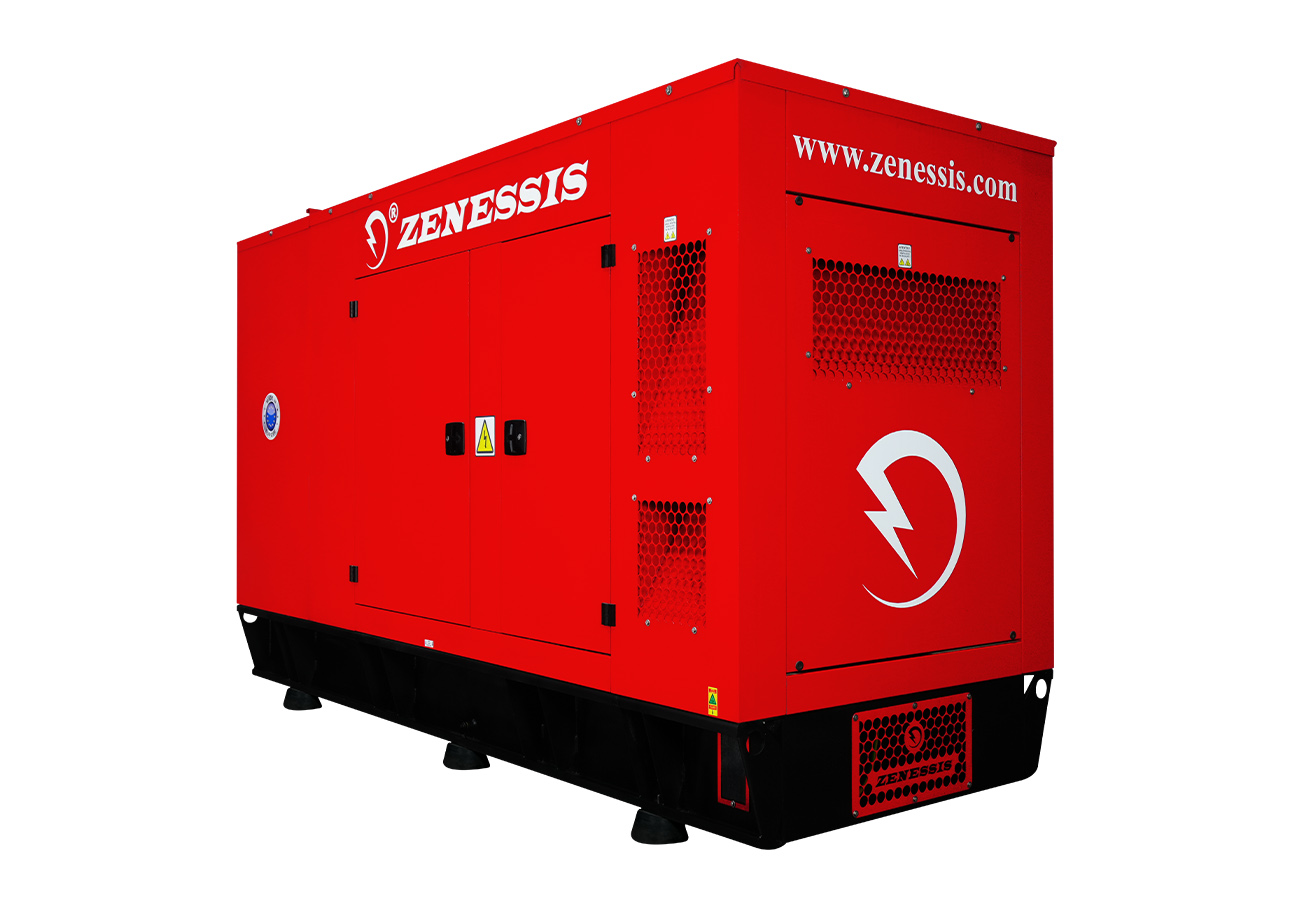

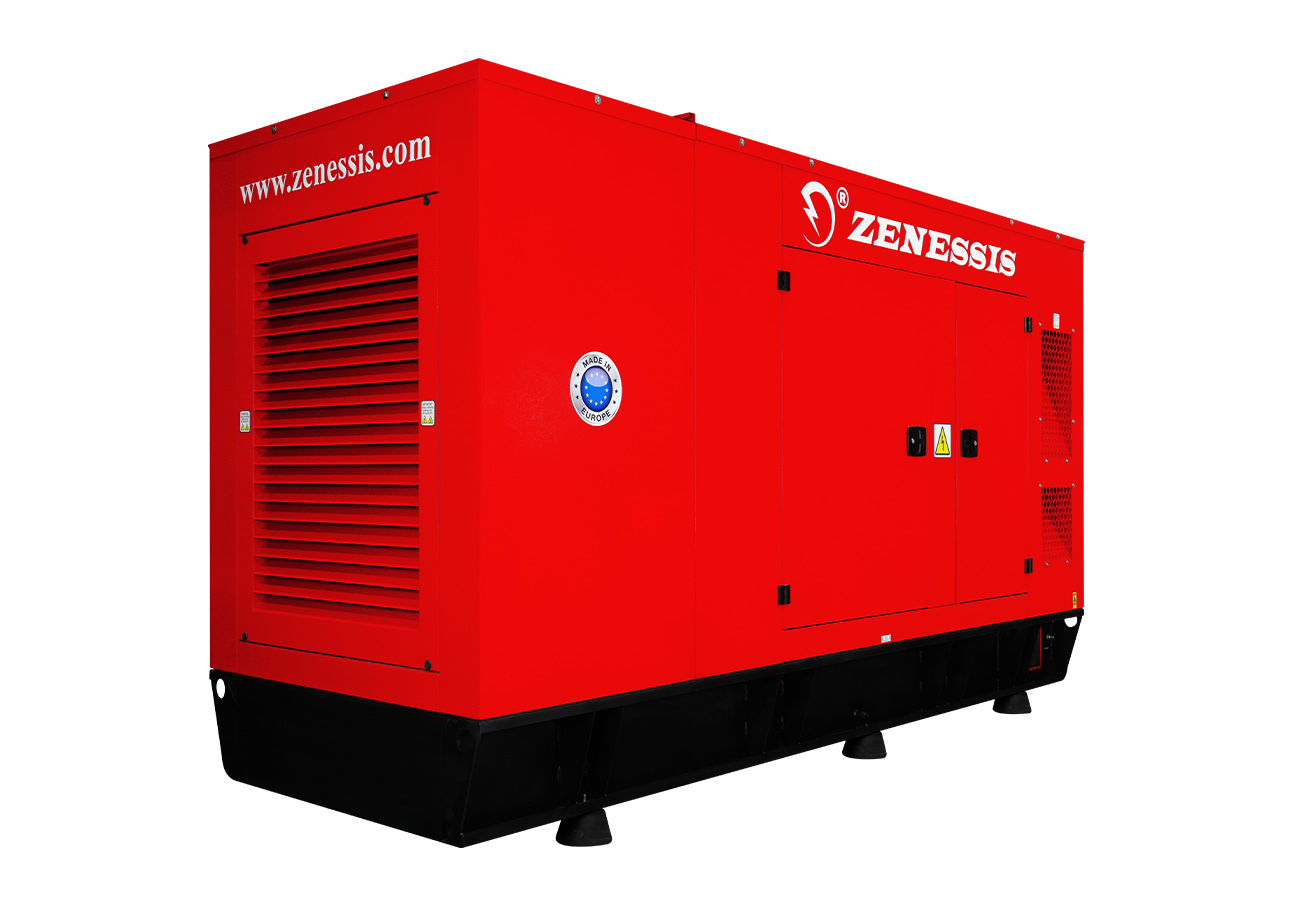

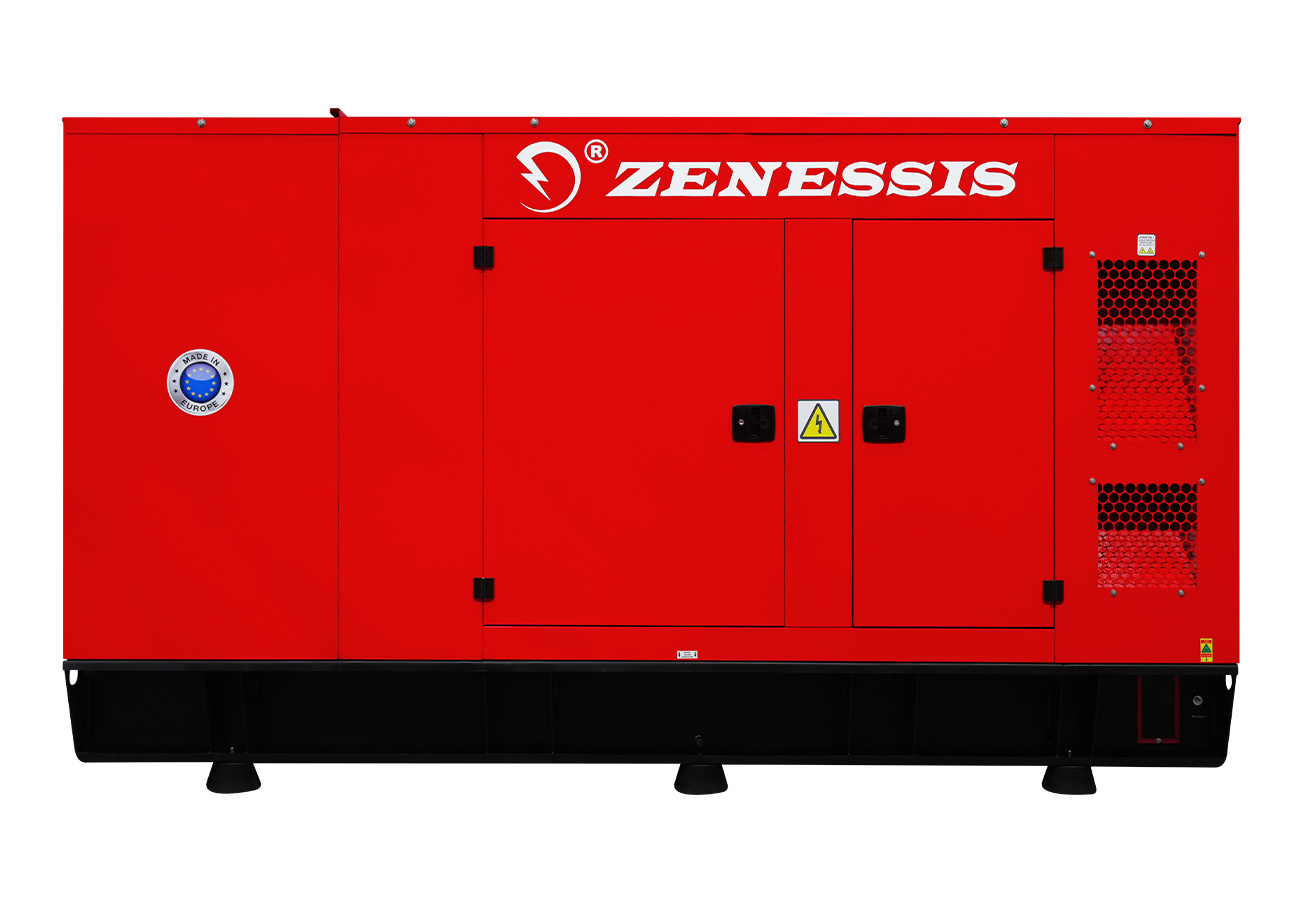

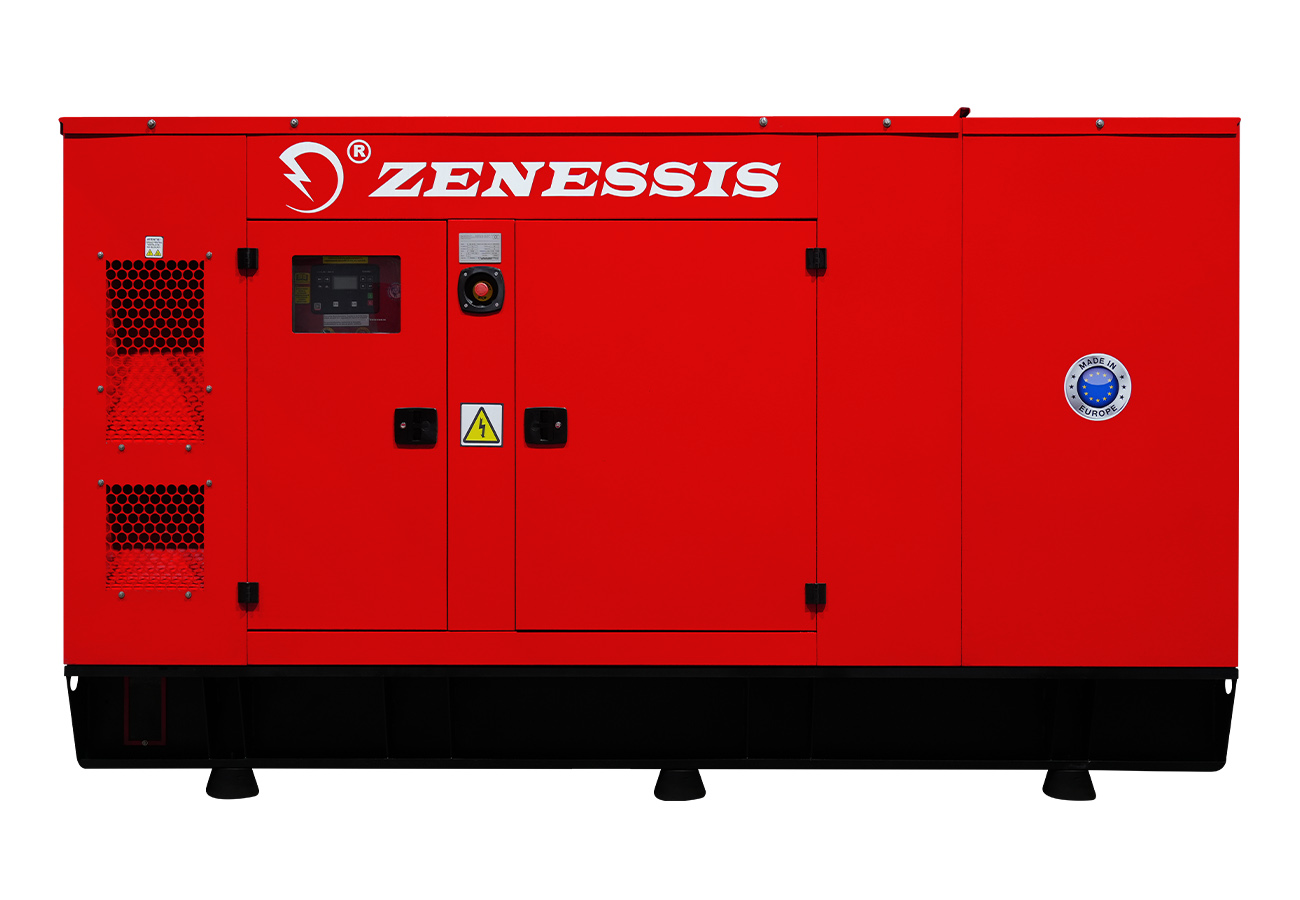

Grup electrogen diesel ZEN 300 TDH
Informații suplimentare
| Producător motor |
Hyundai |
|---|---|
| Combustibil |
Motorină |
| Factor putere |
0,8 |
| Turație |
1500 RPM |
| Amperaj |
391 |
| Tensiune standard |
400 / 230 V |
| Putere (kVA) |
300 / 270 |
| Putere (kW) |
240 / 216 |
| Model |
ZEN 300 TDH |
| Brand |
Hyundai |
Produse similare
Grup electrogen diesel ZEN 33 TI
| Producător motor |
Iveco |
|---|---|
| Combustibil |
Motorină |
| Factor putere |
0,8 |
| Turație |
1500 RPM |
| Amperaj |
45 |
| Tensiune standard |
400 / 230 V |
| Putere (kVA) |
33 / 30 |
| Putere (kW) |
26,4 / 24 |
| Model |
ZEN 33 TI |
| Brand |
Iveco |
Grup electrogen diesel ZEN 220 TI
| Producător motor |
Iveco |
|---|---|
| Combustibil |
Motorină |
| Factor putere |
0,8 |
| Turație |
1500 RPM |
| Amperaj |
290 |
| Tensiune standard |
400 / 230 V |
| Putere (kVA) |
220 / 200 |
| Putere (kW) |
175 / 160 |
| Model |
ZEN 220 TI |
| Brand |
Iveco |
Grup electrogen diesel ZEN 385 TI
| Producător motor |
Iveco |
|---|---|
| Combustibil |
Motorină |
| Factor putere |
0,8 |
| Turație |
1500 RPM |
| Amperaj |
501 |
| Tensiune standard |
400 / 230 V |
| Putere (kVA) |
385 / 346 |
| Putere (kW) |
308 / 277 |
| Model |
ZEN 385 TI |
| Brand |
Iveco |
Descriere
DETALII TEHNICE
Generatorul de curent pe motorina ZEN 300 TDH produs de Endress Zenessis Group sub marca Zenessis este dotat cu motor HYUNDAI P126TI , alternator Strathon / Leroy Somer ECO ECO 300 KW / TAL046 E si sistem de control ComAp Inteli Lite AMF 25, care asigura pornirea generatorului, controlul parametrilor, in sistem manual sau automat. Generatorul poate fi furnizat cu comanda si monitorizare de la distanta, ca si alte optiuni. Garantia generatoarelor de curent Zenessis este de 36 de luni, in limita a 2000 ore de functionare.
DOTĂRI STANDARD
- Motor diesel
- Panou control & comanda cu masuratori
- Dispozitive de control, metalic, grad protectie IP 54
- Incarcator static pentru acumulator
- Alternator dinamic incarcare acumulatori
- Incalzitor termostatat comandat pentru lichidul de racire
- Acumulator pornire supradimensionat
- Buton oprire urgenta
- Sasiu cu rezervor combustibil dimensionat pentru 8 ore autonomie
- Amortizoare antivibratii
- Dispozitiv masurare nivel combustibil
- Trasee electrice protejate cu tubulatura & presetupa
- Toba esapament rezidentiala
- Usi acces pe toate cele 4 laturi prevazute cu incuietori
- Sistem pentru manipularea cu macaraua sau cu motostivuitorul
- Capitonaj antifonic ignifug
- Tampoane externe conice
- Balamale metalice
MOTOR DIESEL
-
Model HYUNDAI
-
Tip P126TI
-
Putere Stand-by 272 kWm
-
Numar cilindri si dispunere 6 in linie
-
Sistem injectie Turbocompresor si intercooler
-
Racire Cu apa
-
Turatie 1500 RPM
-
Cilindree 8.07 (I)
-
Diametru interior & cursa 123 x 155 mm
-
Factor compresie 17.1:1
-
Regulator Electric
-
Capacitate totala ulei 23 (I)
-
Capacitate agent racire motor / radiator & furtune 51 (l)
-
Consum combustibil la sarcina 100% 58.1 (l / h)
ALTERNATOR Strathon / Leroy Somer
-
Model ECO 300 KW / TAL046 E
-
Frecventa 50 Hz
-
Concept Fara perii, cu 4 poli
-
Cos phi 0,8
-
Faze 3 + n
-
Tensiune 400 / 230 V
-
Clasa izolatie H
-
Sistem excitatie Electronic
-
Randament 93%
-
Grad protectie IP23
-
Certificare EN 10204:2001
MODUL DE COMANDĂ
Realizat in cutie metalica, cu grad de protectie IP54, prevazut cu incuietoare. Panoul comanda este dotat cu modul de comanda ComAp Inteli Lite NT AMF25, prevazut cu posibilitate de pornire si oprire grup electrogen, atat in modul automat cat si in modul electric. Modulul de comanda monitorizeaza reteaua electrica si poate comanda si controla panoul AAR (aclansarea automata a rezervei).
InteliLite 4 AMF 25 oferă:
- Configurare și monitorizare flexibile și eficiente prin InteliConfig, instrumentul ComAp pentru configurare și monitorizare de pe PC
- Logică PLC integrată și editor PLC cu blocuri ușor de utilizat prin drag & drop
- AirGate 2.0 pentru conectare rapidă la echipamentele tale de la distanță, fără a fi nevoie să îți faci griji pentru adresa IP a activului
- Protecții și setări definite de utilizator, pe lângă protecțiile implicite
- Control și monitorizare la distanță a operațiunilor generatorului prin WebSupervisor, instrumentul cloud de gestionare a flotei
- Protocoale de comunicare: MODBUS RTU/TCP, SNMP v1/v2c/v3, J1939
- Funcții avansate de securitate pentru protecția afacerii și a datelor tale
- Istoric bazat pe evenimente pentru depanare rapidă și ușoară, cu 350 de înregistrări disponibile
- Platformă flexibilă care poate fi actualizată pentru aplicații mai avansate
- Control pentru aplicații de rezervă și alimentare principală dintr-o singură unitate, cu simboluri iluminate
- Porturi de comunicare și control integrate (USB, USB host, CAN, RS485)
- Două sloturi pentru module plug-in pentru conexiuni 4G, Ethernet, RS232/485 și intrări/ieșiri binare suplimentare
- Platformă hardware îmbunătățită cu intrări analogice comutabile și ieșire de referință de 5V pentru senzori analogici
- Extensii de module CAN
- Măsurători mai precise datorită funcției True Root Mean Square
- Mod Zero Power pentru a evita descărcarea bateriei în aplicații de alimentare principală
- Integrare cu InteliSCADA, software intuitiv pentru monitorizarea și crearea rapidă a sistemelor SCADA complexe
- Management securizat al utilizatorilor cu 5 conturi unice de utilizator
- Temporizatoare de mentenanță multifuncționale și temporizatoare de testare cu baterie de rezervă RTC
- Multi ECU (Electronic Control Unit) cu suport pentru două unități de control
- Compatibilitate cu afișaje externe
- Mapare registre Modbus
- Suport multilingv
- Funcție opțională de geofencing, utilă pentru monitorizarea eficientă a unității și prevenirea furtului
- Alimentare prin USB pentru configurarea controlerului
- Suport dublu pentru aplicații de rezervă și alimentare principală
- Contoare de impulsuri
- Load shedding pentru menținerea alimentării celor mai importante sarcini în caz de lipsă de energie
- Management al sarcinilor false (Dummy Load Management) pentru prevenirea funcționării generatorului fără sarcină
- Suport pentru dublu demaror (Dual Starter)
- Suport pentru aplicații hibride (FW 1.6.0 sau mai nou; necesară configurare hibridă)
- Suport pentru Modbus Client pentru comunicare cu dispozitive terțe (mai multe valori disponibile cu cheia software: SKMODCLI03)
InteliLite 4 AMF 25 este disponibil și într-o versiune special concepută pentru temperaturi extrem de scăzute. Utilizează codul de comandă IL4AMF25BLA.
- 1. Buton Stanga
- 2. Buton Dreapta
- 3. Buton Resetare Alarma
- 4. Buton Resetare Eroare
- 5. Buton Sus
- 6. Buton Pagina
- 7. Buton Jos
- 8. Buton Enter
- 9. Buton Start
- 10. Buton Stop
- 11. Butonul GCB. Funcționează numai in modurile MAN si de testare
- 12. Butonul MCB. Funcționează numai in modurile MAN si de testare
- 13. Indicator Status Generator
- 14. GCB On. LED-urile verzi sunt in regim ”on” in cazul în care GCB este închis și grupul este functional.
- 15. Consumatori
- 16. Display, 132 x 64 pixeli
- 17. Retea stare Indicator
- 18. MCB On. LED-urile verzi sunt în regim ”on” in cazul în care MCB este închis și rețeaua este in parametrii presetati.
MODUL COMANDĂ & CONFIGURAȚIE
- Control prin microprocesor
- Display LCD 132 x 64 pixeli
- Posibilitate de programare pe panoul frontal cat si prin intermediul softului PC
- Butoane control si navigare soft touch
- Comunicare la distanta prin intermediul mufei USB sau optional prin intermediul RS232, RS485, Ethernet sau mesaj sms
- Memorare 180 evenimente cu data si ora
- Programare mentenanta 3 nivele
- Controlul incalzitorului motorului – optional
Configurație:
- 1. Modul comanda ComAp AMF25
- 2. Protectie CB – disjunctor
- 3. Incuietoare
- 4. Alarma sonora
- 5. Buton START ON / OFF
- 6. Balamale
- 7. Grafic mentenanta
- 8. Cutie metalica
AFIȘAJE
- Motor – turatie motor; presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; data mentenanta.
- Alternator – tensiune (L – L, L – N); curent (L1 – L2 – L3); frecventa, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
- Retea principala – tensiune (L – L, L – N); frecventa; retea principala pregatita; retea principala decuplata; grup electrogen pregatit; grup electrogen decuplat, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
- Atentionari – incarcare defecta baterie, tensiune scazuta baterie, oprire ratata, nivel scazut combustibil, suprasarcina, inversare faza, defect senzor turatie.
- Alarme – presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, ECU defect-optional.
- Afisari de stare – start ratat, oprire urgenta, presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, senzor defect ulei, rotirea fazelor, suprasarcina, supracurent grup, inversare faze
Încărcător static baterie
Fabricat cu tehnologie TSD, cu inalta eficienta. Protejat pentru curenti de scurtcircuit, poate fi folosit ca o sursa de curent, tensiune intrare 196-264 V, tensiune iesire 27,6 V/5A sau 13,8 V/ 5A
Standarde
Compatibilitate EMC; BS EN 60950; BS EN 60950 – 6 – 2 EMC; BS EN 61000 – 6 – 4 EMC.
CARCASĂ
Realizata din tabla zincata, vopsita in camp electrostatic, insonorizata acustic, material ignifug.
Este proiectata modular cu usi de acces in interior pe toate laturile generatorului. Toba de esapament
este de tip rezidential, montata in interiorul carcasei.
Carcasele sunt proiectate pentru a optimiza racirea ansamblului motor si alternator, putand fi montate in
exterior, asigurand o protectie impotriva intemperiilor , si un nivel de zgomot redus. Vopsirea este realizata
cu vopsea poliuretanica, cu protectie impotriva UV.
- 1. Modul comanda
- 2. Usa acces modul comanda
- 3. Usa acces motor si alternator
- 4. Ocheti ridicare macara
- 5. Tava retentie lichide (optional)
- 6. Capac radiator
- 7. Grilaj evacuare aer cald
- 8. Manere prevazute cu incuietori
- 9. Gauri ridicare / tragere
- 10. Sasiu
- 11. Buton avarie
- 12. Clapeta evacuare gaze esapament
- 13. Spatiu acces cabluri
- 14. Grilaj admisie aer
- 15. Tampoane protectie
DIMENSIUNI ȘI GREUTATE
Grup Electrogen DESCHIS
-
Dimensiuni (lungime x latime x inaltime) (mm) 3500 x 1270 x 2250
-
Greutate uscat (kg) 1996
-
Capacitate rezervor combustibil (litri) 500
-
Nivel zgomot in ambient (la distanta de 7m) 82 db
Grup Electrogen ÎNCHIS
-
Dimensiuni (lungime x latime x inaltime) (mm) 3700 x 1400 x 2100
-
Greutate uscat (kg) 2900
-
Capacitate rezervor combustibil (litri) 500
-
Nivel zgomot in ambient (la distanta de 7m) 70 db
DOTĂRI OPȚIONALE
- Sistem incalzire anticondens tablouri electrice
- Sistem incalzire combustibil / ulei
- Pompa circulatie incalzire lichid racire
- Pompa evacuare ulei
- Sistem monitorizare & comanda la distanta
- Tablou transfer AAR cu 3/4 poli
- Protectie diferentiala cu 3/4 poli
- Prize 400 V/ 230 V
- Filtru combustibil cu detectie apa
- Tablou ocolire – inventie brevetata ENDRESS – Brevet OSIM 00010 / 2012
- Remorca auto
- Pornire prin telecomanda
- Protectie lipsa impamantare
- Iluminat interior cu intrerupatoare actionate la deschidere usi
- Tava retentie lichide
- Senzor detectie scurgeri lichide
- AAR motorizat, inventie brevetata ENDRESS– Brevet OSIM 00048 / 2015
- Buson alimentare combustibil cu incuietoare
- Sistem buzunare pentru ridicare cu stivuitor integrat in sasiu
- Instinctor cu suport interior carcasei
- Carcasa superinsonorizata
- Bujie incalzire aer admisie
- Electrozi impamantare
- Pompa automata transfer combustibil
- Panou mobil distributie cu 4 prize
- Tambur cablu
- Detector incendiu cu oprire automata grup electrogen
- Sistem stingere incendii cu gaz inert
REMORCĂ AUTO OMOLOGATĂ R.A.R. (OPȚIONAL)
Model: EGR 3500
Certificări ENDRESS GROUP ROMANIA S.R.L.
ISO 9001 : 2008, ISO 14001 : 2005, ISO 18001 : 2008.
Grupurile electrogene ZENESSIS sunt conforme CE,si sunt testate conform legislatiei EU privind nivelul de zgomot 2000 / 14 / EC
Conditii ambientale de referinta: 1000 mbar; 25ºC; 30% umiditate relativa; putere in conformitate cu normativele ISO 3046 / ISO 8528.
